Кабели монтажные марки МКэЭКШв
Кабели монтажные с медными жилами, с изоляцией из поливинилхлоридного пластиката, с индивидуальным экранированием пар, в общем экране,с броней из стальных оцинкованных проволок, в оболочке из поливинилхлоридного пластиката
Конструкція
Кабели монтажные марки МКэЭКШв

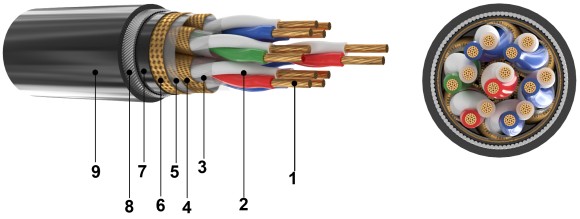

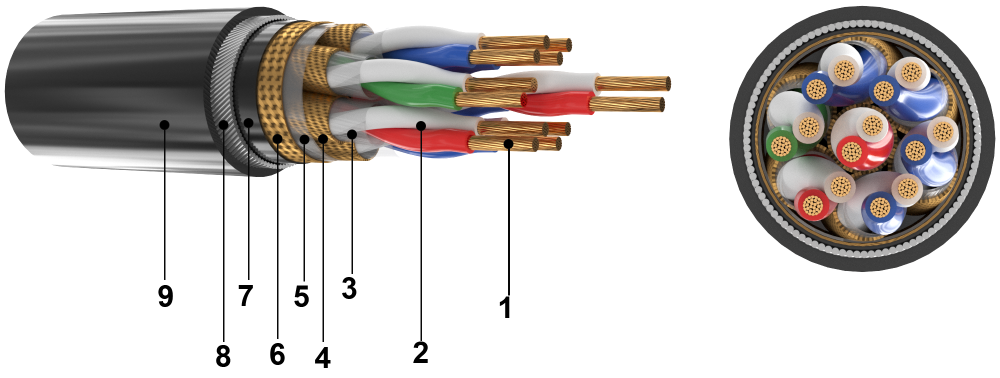

1.ТОКОПРОВОДЯЩАЯ ЖИЛА – медная многопроволочная, круглой формы, соответствует классу 5 ДСТУ EN 60228:2015.
2.ИЗОЛЯЦИЯ - из поливинилхлоридного пластиката.
3.ОБМОТКА - из полиэтилентерефталатной пленки (допускается отсутствие)
4.ИНДИВИДУАЛЬНЫЙ ЭКРАН ПАР – в виде оплетки из медных проволок.
5.ОБМОТКА - из синтетических лент.
6.ОБЩИЙ ЭКРАН - в виде оплетки из медных проволок.
7.ВНУТРЕННЯЯ ОБОЛОЧКА - из поливинилхлоридного пластиката.
8.БРОНЯ - в виде оплетки или обмотки из стальных оцинкованных проволок.
9.НАРУЖНАЯ ОБОЛОЧКА - из поливинилхлоридного пластиката.
Примечание: - в кабелях парной скрутки две изолированные жилы, отличающиеся по цвету изоляции, должны быть скручены в пару;
- пары должны быть скручены в сердечник концентрическими повивами, в разные стороны;
- в каждом повиве должна быть счетная и направляющая пары, отличающиеся
цветом изоляции друг от друга и от остальных пар данного повива
Галузь застосування
Предназначены для передачи сигналов управления,
контроля, сигнализации, регулирования электронного оборудования и устройств,
для промышленных сетей передачи данных, а также для межприборного монтажа
электрических установок, работающих при переменном напряжении до 500 В или
постоянном напряжении до 750 В, в условиях повышенных электромагнитных влияний, при наличии опасности механических повреждений, в местах, подверженных воздействию блуждающих токов
Технічні характеристики
Нормативна документація
ТУ У 27.3-13638750-100:2021
Номінальна напруга
Номинальное переменное напряжение частотой 50 Гц - до 500 В
Номинальное постоянное напряжение - до 750 В
Випробувальна напруга
Испытательное напряжение переменного тока номинальной частотой 50 Гц, в течение 1 мин:
●при приемке и поставке – 1,5 кВ
●на период эксплуатации и хранения – 1,0 кВ
Діапазон температур
Диапазон рабочих температур, ° С -50…+50
Длительно допустимая температура нагрева жил, не более, ° С +70
| Число и номинальное сечение жил, мм2 | Номинальное напряжение - 500 В | Минимальный радиус изгиба, мм | |
| Наружный диаметр кабеля, мм | Масса кабеля (ориентировочно), кг/км | ||
| 2х2х0,5 | 14,7 | 301 | 74 |
| 3х2х0,5 | 15,1 | 338 | 76 |
| 4х2х0,5 | 15,8 | 380 | 79 |
| 5х2х0,5 | 16,1 | 414 | 81 |
| 7х2х0,5 | 18,4 | 529 | 92 |
| 10х2х0,5 | 20,6 | 667 | 103 |
| 14х2х0,5 | 22,8 | 828 | 114 |
| 19х2х0,5 | 25,9 | 1054 | 130 |
| 24х2х0,5 | 28,2 | 1243 | 141 |
| 2х2х0,75 | 15,4 | 327 | 77 |
| 3х2х0,75 | 15,9 | 369 | 80 |
| 4х2х0,75 | 16,6 | 417 | 83 |
| 5х2х0,75 | 17,0 | 458 | 85 |
| 7х2х0,75 | 19,4 | 589 | 97 |
| 10х2х0,75 | 21,9 | 743 | 110 |
| 14х2х0,75 | 24,7 | 956 | 124 |
| 19х2х0,75 | 27,6 | 1190 | 138 |
| 24х2х0,75 | 30,8 | 1493 | 154 |
| 2х2х1,0 | 15,7 | 2126 | 79 |
| 3х2х1,0 | 16,3 | 398 | 82 |
| 4х2х1,0 | 17 | 453 | 85 |
| 5х2х1,0 | 17,4 | 502 | 87 |
| 7х2х1,0 | 19,9 | 647 | 100 |
| 10х2х1,0 | 22,5 | 826 | 113 |
| 14х2х1,0 | 25,5 | 1068 | 128 |
| 19х2х1,0 | 28,5 | 1326 | 143 |
| 24х2х1,0 | 31,2 | 1663 | 156 |
| 2х2х1,5 | 17,8 | 424 | 89 |
| 3х2х1,5 | 18,9 | 511 | 95 |
| 4х2х1,5 | 19,8 | 587 | 99 |
| 5х2х1,5 | 20,5 | 657 | 103 |
| 7х2х1,5 | 23,1 | 823 | 116 |
| 10х2х1,5 | 26,7 | 1090 | 134 |
| 14х2х1,5 | 30,6 | 1454 | 153 |
| 19х2х1,5 | 34,7 | 1844 | 174 |
| 24х2х1,5 | 38 | 2203 | 190 |
| Электрическое сопротивление изоляции, пересчитанное на температуру 20°С, не менее: | |||
| ●при приемке и поставке – 10 Мом/км | |||
| ●на период эксплуатации и хранения – 5 Мом/км | |||
