Кабели телефонные марки ТППэпЗ
Кабели телефонные с полиэтиленовой изоляцией жил, с экраном из алюмополимерной ленты, с заполнением, в полиэтиленовой оболочке

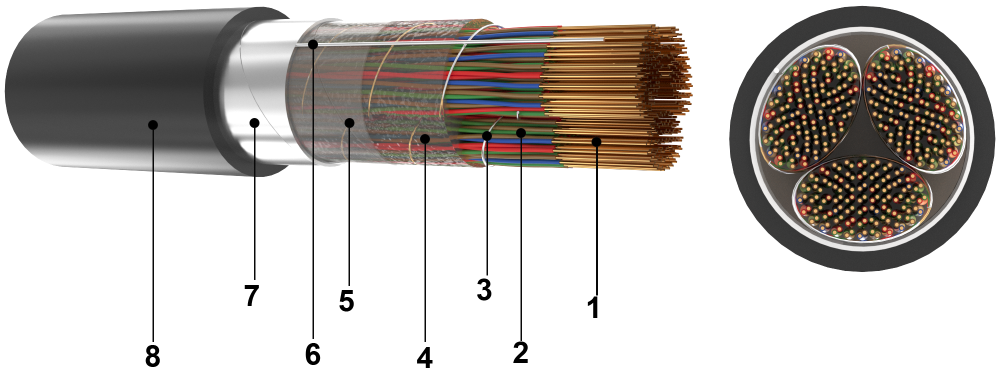

Конструкція
Кабели телефонные марки ТППэпЗ
1.ТОКОПРОВОДЯЩАЯ ЖИЛА – однопроволочная, из медной мягкой круглой проволоки.
2.ИЗОЛЯЦИЯ - из полиэтилена.
3.СИНТЕТИЧЕСКАЯ НИТЬ.
4.ЗАПОЛНЕНИЕ СЕРДЕЧНИКА – гидрофобный заполнитель.
5.ПОЯСНАЯ ИЗОЛЯЦИЯ - из полиэтилентерефталатной пленки (в кабелях на напряжение до 145(200) В переменного (постоянного) тока накладывают поясную изоляцию не менее чем из одной ленты, а на напряжение до 225(315)В — не менее чем из двух лент).
6.ПРОВОЛОКА медная луженая.
7.ЭКРАН – из алюмополиэтиленовой ленты.
8.ОБОЛОЧКА - из светостабилизированного полиэтилена.
Примечание: - две изолированные жилы, отличающиеся по цвету, скручивают в пару однонаправленной или разнонаправленной скруткой;
-пары скручивают в элементарные пучки (пяти- или десятипарные) или сердечник (пяти-или десятипарного кабеля) однонаправленной или волновой скруткой из пар;
- на элементарный пучок должна быть наложена по открытой спирали скрепляющая обмотка из синтетических или хлопчатобумажных нитей или синтетических лент.
- элементарные пучки скручивают в сердечники или главные 50- или 100-парные пучки однонаправленной или скруткой, а сердечники кабелей с числом пар до 50 включительно — однонаправленной волновой скруткой.
- счетный элементарный пучок обматывают скрепляющей синтетической или
хлопчатобумажной нитью или синтетической лентой красного цвета, направляющий —
нитью или лентой зеленого цвета (допускается обмотка нитью или лентой синего
цвета)
Галузь застосування
Для прокладки в телефонной канализации, в
коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи в
условиях повышенной влажности
Технічні характеристики
Нормативна документація
ТУ У 27.3-13638750-088:2018
Номінальна напруга
Номинальное переменное напряжение частотой 50 Гц - 225 и 145 В
Номинальное постоянное напряжение - 315 и 200 В
Діапазон температур
Диапазон рабочих температур, ° С -50…+50
| Число и номинальный диаметр токопроводящих жил, мм | Номинальное напряжение - 225 и 145 В | Минимальный радиус изгиба , мм | Электрическое сопротивление токопроводящей жилы постоянному току, Ом/км | Электрическое сопротивление изоляции, Мом/км, не менее | |
| Наружный диаметр кабеля, мм | Масса кабеля (ориентировочно), кг/км | ||||
| 10х2х0,40 | 10,7 | 110 | 107 | 139 ± 9 | 5000 |
| 20х2х0,40 | 13,7 | 180 | 137 | 139 ± 9 | 5000 |
| 30х2х0,40 | 16,1 | 240 | 161 | 139 ± 9 | 5000 |
| 50х2х0,40 | 17,0 | 310 | 170 | 139 ± 9 | 5000 |
| 100х2х0,40 | 22,4 | 570 | 224 | 139 ± 9 | 5000 |
| 200х2х0,40 | 30,3 | 1080 | 303 | 139 ± 9 | 5000 |
| 10х2х0,50 | 12,2 | 140 | 122 | 90 ± 6 | 5000 |
| 20х2х0,50 | 15,9 | 240 | 159 | 90 ± 6 | 5000 |
| 30х2х0,50 | 19,1 | 350 | 191 | 90 ± 6 | 5000 |
| 50х2х0,50 | 20,3 | 460 | 203 | 90 ± 6 | 5000 |
| 100х2х0,50 | 26,8 | 840 | 268 | 90 ± 6 | 5000 |
| 200х2х0,50 | 36,9 | 1630 | 369 | 90 ± 6 | 5000 |
| 10х2х0,64 | 14,2 | 200 | 142 | 55 ± 3 | 5000 |
| 20х2х0,64 | 18,8 | 350 | 188 | 55 ± 3 | 5000 |
| 30х2х0,64 | 22,3 | 490 | 223 | 55 ± 3 | 5000 |
| 50х2х0,64 | 24,1 | 680 | 241 | 55 ± 3 | 5000 |
| 100х2х0,64 | 31,5 | 1240 | 315 | 55 ± 3 | 5000 |
| 200х2х0,64 | 43,5 | 2410 | 435 | 55 ± 3 | 5000 |
| Рабочая емкость при частоте от 0,8 до 1,0 кГц - 50 нФ/км | |||||
