СИП-3
Проводи самонесучі захищені одножильні з струмопровідною жилою з круглих дротів з алюмінієвого сплаву, із захисною ізоляцією зі світлостабілізованого зшитого поліетилену

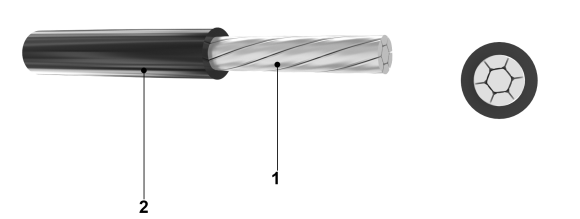

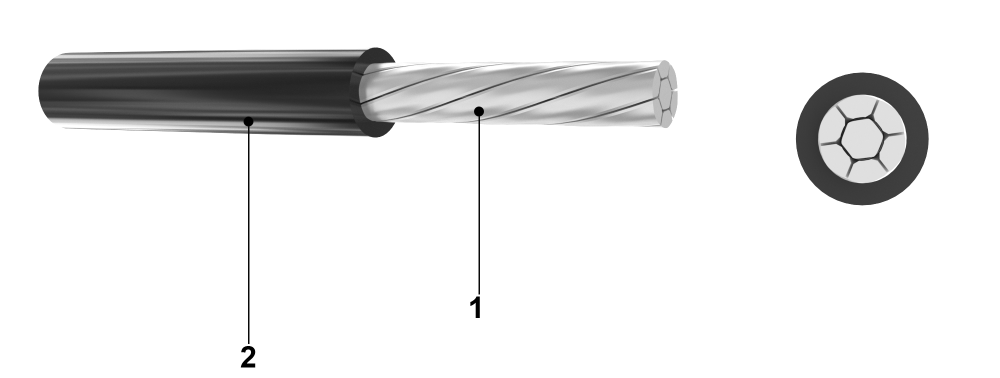

Конструкція
СИП-3
1.ТОКОПРОВІДНА ЖИЛА - скручена з круглих дротів з алюмінієвого сплаву, має круглу форму, ущільнена.
2.ІЗОЛЯЦІЯ - композиція світлостабілізованого зшитого поліетилену.
Примітка: допускається струмопровідну жилу скручувати з алюмінієвих дротів і сталевого сердечника в центрі.
Галузь застосування
Для передачі та розподілу електричної енергії у повітряних лініях електропередачі на номінальну напругу 20 кВ (для мереж на напругу 10, 15 та 20 кВ) номінальною частотою 50 Гц.
Технічні характеристики
Нормативна документація
ТУ У 31.3-13638750-030:2005
Номінальна напруга
20 кВ
Випробувальна напруга
Провід після витримки у воді при температурі (20±10)° протягом не менше 10 хв витримує випробування змінною напругою частотою 50 Гц протягом не менше 5 хв - 6 кВ
Діапазон температур
Максимально допустима температура жили
● тривало, ° С +90
● при 5-секундному короткому замиканні, ° С +250
Діапазон робочих температур, °С -60…+50
| Число и номинальное сечение жил, мм2 | Наружный диаметр провода, мм | Номинальная толщина изоляции,мм | Масса провода, кг/км (ориентировочно) | Разрывное усилие жилы, кН, не менее | Электрическое сопротивление токопроводяжих жил постоянному току, пересчитанное на температуру 20оС и 1км длины | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимая токовая нагрузка *, А | Допустимая токовая нагрузка при односекундном коротком замыкании*, кА |
| 1х35 | 11,5 | 2,3 | 160 | 10,3 | 0,986 | 115 | 200 | 3,0 |
| 1х50 | 12,7 | 2,3 | 210 | 14,2 | 0,720 | 127 | 245 | 4,3 |
| 1х70 | 14,3 | 2,3 | 280 | 20,6 | 0,493 | 143 | 310 | 6,0 |
| 1х95 | 15,9 | 2,3 | 350 | 27,9 | 0,363 | 159 | 370 | 8,2 |
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2 | ||||||||
